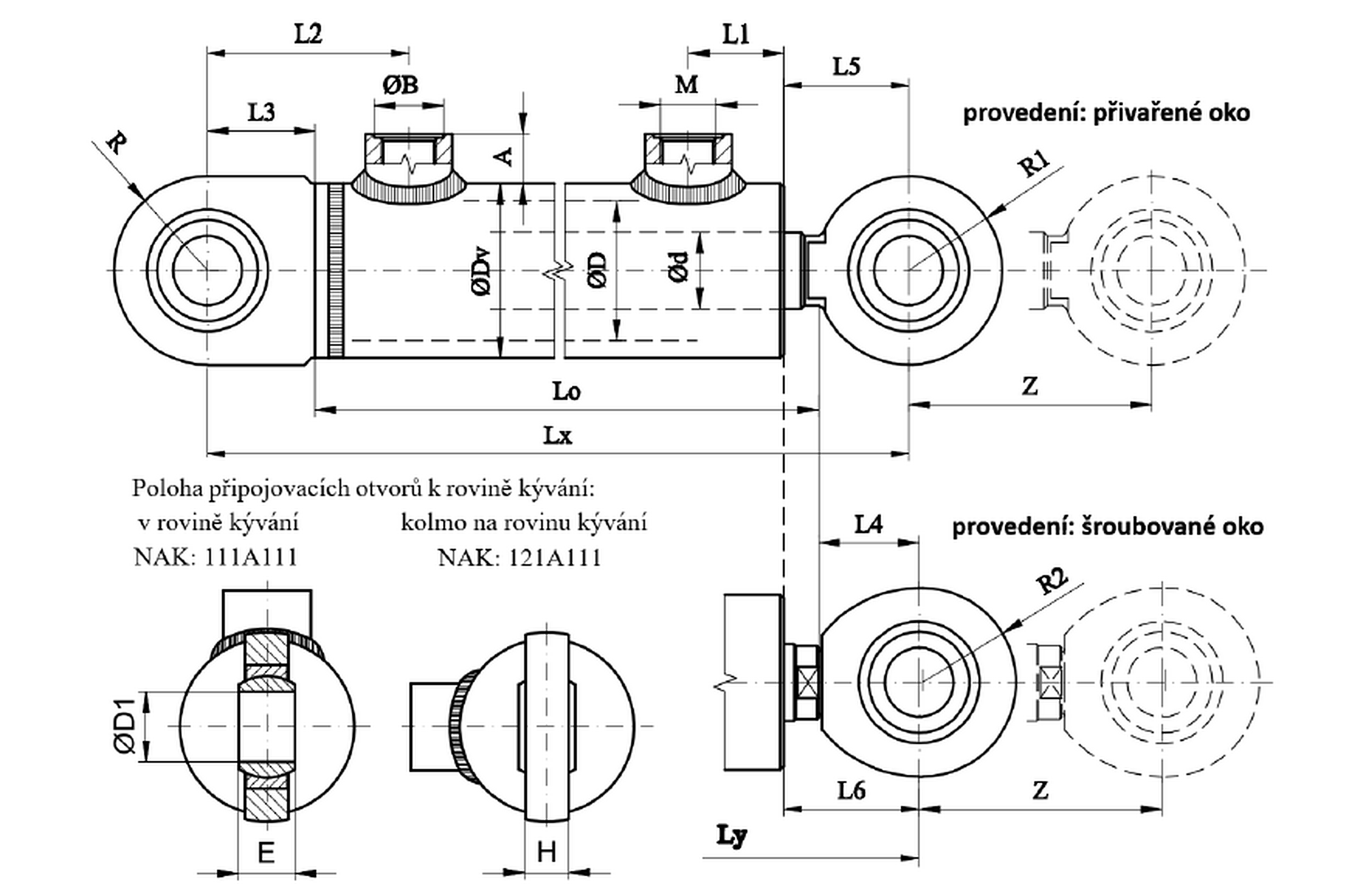

Hydraulický válec HM1.2 dvojčinný

HM1.2 dvojčinný

Ø D Ø d Ø Dv Lx Ly Lo L1 L2 L3 L4 L5 L6 H E Ø D1 M Ø B A R R1 R2
32 18 20 22 42 155+Z - 99+Z 33 44 27 - 40 - 13 16 20 14x1.5 18 12 27 27 -
40 22 25 28 50 152+Z 155+Z 95+Z 27.5 58 31 29 36 39 13 16 20 16x1.5 20 14 27 27 27
50 25 28 32 62 177+Z 185+Z 112+Z 40 67.5 36 37 39 47 17 20 25 22x1.5 27 18 32.5 32.5 31
63 32 36 40 75 185+Z 190+Z 112+Z 42 69 38 40 46 51 17 20 25 22x1.5 27 18 35 35 35
70 36 40 45 85 203+Z 211+Z 124+Z 42 80 42 45 50 58 19 22 30 22x1.5 27 18 40.5 40.5 40.5
80 40 45 50 95 205+Z 215+Z 128+Z 46 77 42 45 47 57 19 22 30 22x1.5 27 19 40.5 40.5 40.5
90 45 50 55 105 267+Z 267+Z 158+Z 49 84 51 58 73 73 24 25 35 27x2 32 19 47 47 47
100 50 55 63 115 286+Z 286+Z 161+Z 50 88 57 68 83 83 25 28 40 27x2 32 19 51 51 51.5
110 55 63 70 130 312+Z 312+Z 181+Z 58 93 60 71 88 88 28 32 45 27x2 39 22 56 56 60
125 63 70 80 145 335+Z 335+Z 190+Z 65 98 65 80 102 102 32 35 50 33x2 39 22 61 61 61
140 70 80 90 160 381+Z 397+Z 211+Z 85 113 80 90 110 110 38 44 60 33x2 39 22 72.5 80 72.5

* černě vyznačené jsou základní průměry pístnic (pro něž platí i uvedené hmotnosti hydromotoru)

TECHNICKÉ ÚDAJE

Jmenovitý tlak (MPa) 16
Max. pracovní tlak (Mpa) 20
Zkušební tlak (Mpa) 24
Max. pracovní rychlost (m/s) 0,5
Teplota pracovní kapaliny (°C) -30 až + 100
Zdvih hydromotoru přednostně podle tabulky doporučených zdvihů, nebo dle individuálních požadavků zákazníka / aplikace
Těsnící prvky Merkel, Busak+Shamban
Tlumení bez tlumení

Využití všeobecný průmysl, mobilní technika, stavebnictví, zemědělství a mnohé další

* Lze i podle přání zákazníka



Přímočarý hydromotor HM1.2, běžně nazývaný také dvojčinný hydraulický válec, převádí energii tlakové kapaliny na přímočarý mechanický pohyb. Hydraulický tlak působí na obě strany pístu, což umožňuje řízené vysouvání i zasouvání pístní tyče.

Vývoj řady HM1, HM1.2, HM1.3 a HM

Předchůdcem hydraulického válce HM1.2 byla původní řada HM1. Model HM1.2 následně nahradil novější válec HM1.3 a nyní do našeho sortimentu nastupuje nová, kvalitnější řada HM. Nové hydraulické válce HM jsou plně zaměnitelné za předchozí typy HM1, HM1.2 i HM1.3, a umožňují tak snadnou náhradu bez složitých zásahů do konstrukce stroje.

Katalogový list ke stažení
