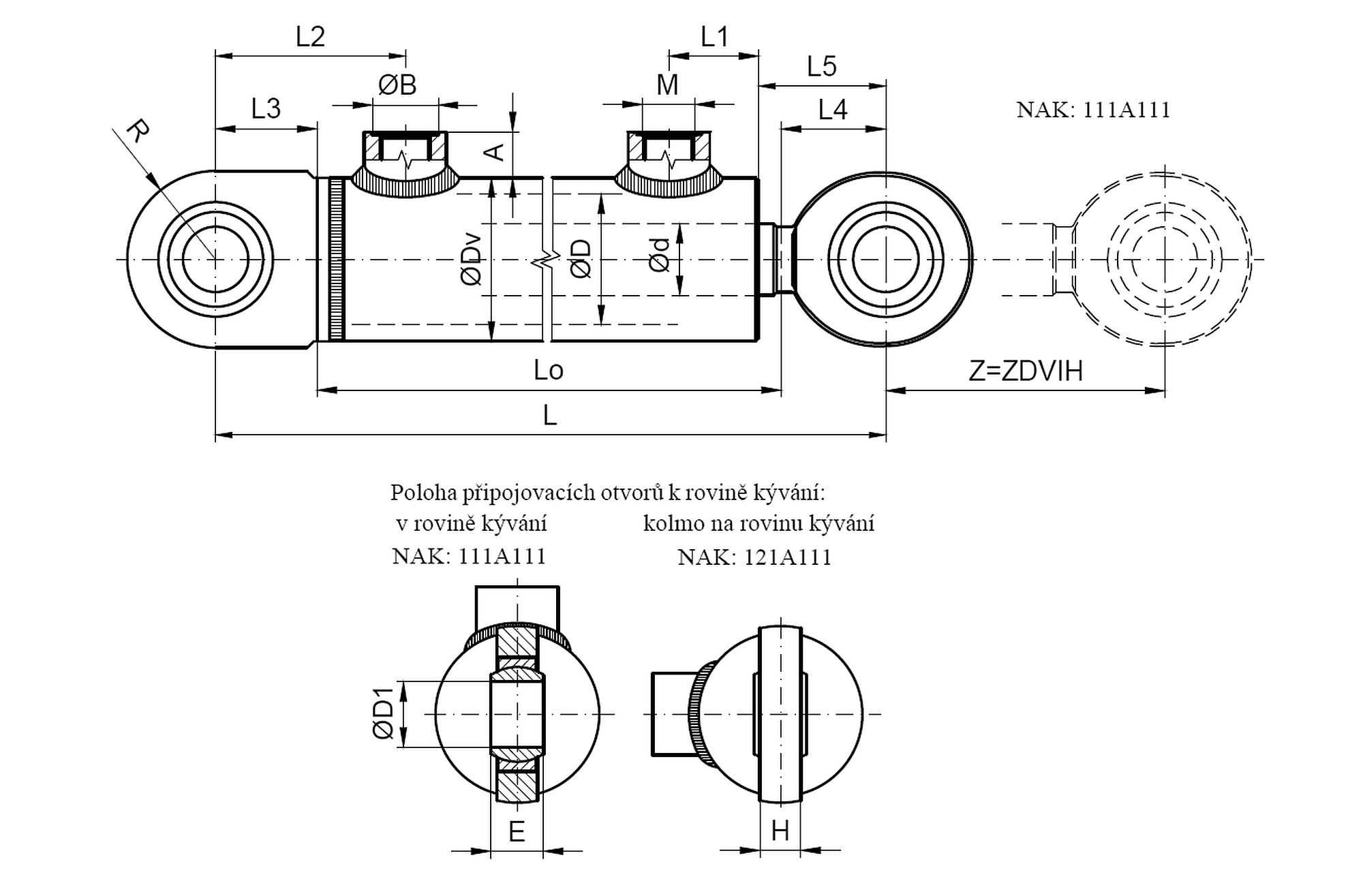

Hydraulický válec HM1.3 dvojčinný
| Rozměry v mm | Hmotnosť | |||||||||||||||||
| ØD | Ød | ØDv | L | Lo | L1 | L2 | L3 | L4 | L5 | H | E | ØD1 | M | ØB | A | c | R | m (kg) |
| 40 | 22 | 50 | 152+Z | 95+Z | 25.5 | 58 | 31 | 26 | 40 | 13 | 16 | 20 | 16x1.5 | 22 | 14 | 53 | 27 | 1.6+0,0085xZ |
| 50 | 25 | 62 | 177+Z | 112+Z | 33 | 67.5 | 36 | 29 | 48 | 17 | 20 | 25 | 22x1.5 | 27 | 18 | 64 | 32.5 | 3,36+0,012xZ |
| 63 | 32 | 77 | 185+Z | 112+Z | 37 | 69 | 38 | 35 | 52 | 17 | 20 | 25 | 22x1,5 | 27 | 18 | 64 | 35 | 4,11+0.018xZ |
| 80 | 40 | 96 | 205+Z | 128+Z | 41 | 77 | 42 | 35 | 52 | 19 | 22 | 30 | 22x1.5 | 32 | 19 | 73 | 40.5 | 7.1+0.026xZ |
| Skladové válce HM1.3 | |||||||||||||||
| ØD | Ød | zdvih | |||||||||||||
| 40 | 22 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | 600 | - | - | - |
| 50 | 25 | - | 80 | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | - | 630 | - | - |
| 63 | 32 | - | - | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | - | 630 | 800 | - |
| 80 | 40 | - | - | 100 | 125 | 160 | 200 | 250 | 320 | 400 | 500 | - | 630 | 800 | 900 |
TECHNICKÉ ÚDAJE
| Jmenovitý tlak: | 16 MPa |
| Max. pracovní tlak: | 20 MPa |
| Zkušební tlak: | 24 MPa |
| Max. pracovní rychlost: | 0,5 m/s |
| Teplota pracovní kapaliny : | -30 až +100"C |
| Zdvih válce: | přednostně podle tabulky doporučených zdvihů, nebo dle individuálních požadavků zákazníka / aplikace |
| Těsnivo | Rubena, Busak*Shamban, Merkel |
| Tlumení: | bez tlumení |
| Použití: | všeobecný průmysl, mobilní technika, stavebnictví, zemědělství a mnohé další |
Válce HM1.3 se používají zejména v zemědělských strojích, ale také v manipulační, mobilní a další technice. Nabízená provedení mají průměr pístu 40, 50, 63 nebo 80 mm a různé délky zdvihu. Jmenovitý tlak činí 16 MPa, maximální pracovní tlak 20 MPa a maximální pracovní rychlost 0,5 m/s.
HM1.3 nahrazueje předešlou generaci HM1.2 a HM1
