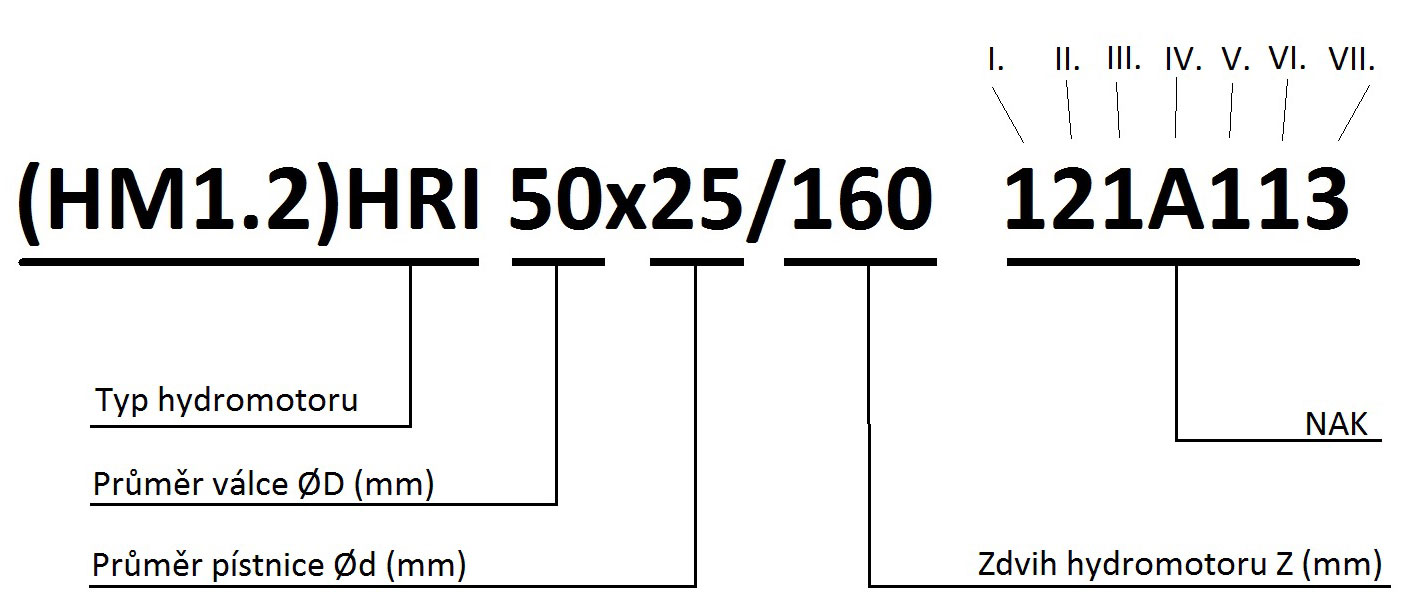

NAK - numericko abecední kód

I. UPEVNĚNÍ VÁLCE

0 Bez upínací části
1 Kloubové ložisko v oku zadního víka
2 Ložiskové pouzdro v oku zadního víka
3 Příruba přivařená na tělo válce
4 Patka
5 Objímka s čepy
6 Otvor přes prodloužené dno
7 Vidlice
8 Kloubové ložisko pojištěné segerkami
9 Jiné

II. POLOHA PŘIPOJOVACÍCH OTVORŮ

1 V rovině kyvu
2 Kolmo na rovinu kyvu
3 Pod úhlem v jedné rovině
.
.
.
.
.
9 Jiné

III. FUNKCE VÁLCE

1 Jednostranný dvojčinný
2 Oboustranný dvojčinný
3 Jednostranný jednočinný tlačný
4 Jednostranný jednočinný tažný
.
.
.
.
9 Jiné

IV. POVRCHOVÁ ÚPRAVA

A Základní nátěr
B Bez nátěru
C Podle zvláštího požadavku

V. TLUMENÍ

1 Bez tlumení
2 Tlumení v obou koncových polohách
3 Tlumení u zadního víka
4 Tlumení u předního víka
.
.
.
.
9 Jiné

VI. TYP CHROMOVÁNÍ A TEPLOTY POUŽÍVÁNÍ

1 Pístnice standardně chromovaná (min 20 µm)
   Těsnění pro standardní teploty (-30 až +100°C)
2 Pístnice standardně chromovaná (min 20 µm)
   Těsnění pro zvýšené teploty (-10 až +200°C)
3 Pístnice chromovaná se zvýšenou odolností
   Těsnění pro standardní teploty (-30 až +100°C)
4 Pístnice chromovaná se zvýšenou odolností
   Těsnění pro zvýšené teploty (-10 až +200°C)
5 Válce pro cyklické namáhání
6 Valce pro vysoké pracovní tlaky
7 Válce určené pro těžké provozní podmínky
   (Těsnící prvky omegáty)
.
9 Jiné
