Přímočarý hydromotor TL dvojčinný
Prodej a servis hydraulických válců a zařízení

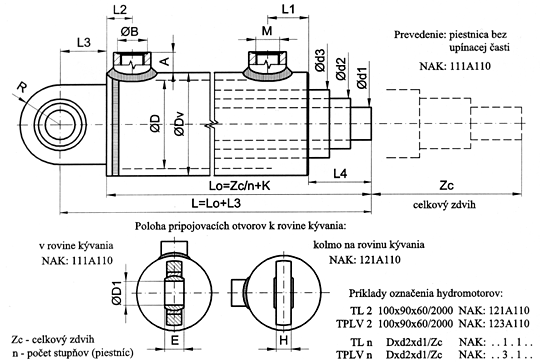

| Rozměry v mm | ||||||||||||||||||
| n | Ø D | Ø d3 | Ø d2 | Ø d1 | Ø Dv | K | L1 | L2 | L3 | L4 | H | E | Ø D1 | M | Ø B | A | R | Typ |
| 2 | 63 | - | 55 | 30 | 77 | 215 | 58 | 18 | 38 | 92 | 17 | 20 | 25 | 16x1.5 | 20 | 14 | 35 | 162 |
| 80 | - | 65 | 35 | 95 | 220 | 70 | 14 | 42 | 83 | 19 | 22 | 30 | 16x1.5 | 20 | 14 | 40.5 | 129 | |
| 90 | - | 75 | 50 | 105 | 240 | 91 | 14 | 51 | 30 | 22 | 25 | 35 | 16x1.5 | 20 | 14 | 47 | 312c | |
| 100 | - | 90 | 60 | 115 | 170 | 65 | 20 | 57 | 20 | 24 | 28 | 40 | 16x1.5 | 20 | 14 | 52 | 123 | |
| 110 | - | 100 | 75 | 125 | 240 | 86 | 22 | 60 | 42 | 27 | 32 | 45 | 16x1.5 | 20 | 14 | 56 | 301 | |
| 140 | - | 125 | 90 | 160 | 220 | 76 | 25 | 80 | 33 | 38 | 44 | 60 | 16x1.5 | 20 | 14 | 72.5 | 310 | |
| 3 | 100 | 85 | 60 | 35 | 115 | 245 | 53 | 14 | 57 | 44 | 24 | 28 | 40 | 16x1.5 | 20 | 14 | 52 | 304 |
| 110 | 100 | 75 | 50 | 125 | 300 | 91 | 14 | 60 | 43 | 27 | 32 | 45 | 16x1.5 | 20 | 14 | 56 | 312b | |
| 150 | 140 | 105 | 70 | 170 | 300 | 91 | 14 | 80 | 43 | 38 | 44 | 60 | 16x1.5 | 20 | 14 | 72.5 | 312 | |
TECHNICKÉ ÚDAJE
| Jmenovitý tlak (MPa) | 16 |
|---|---|
| Max. pracovní tlak (Mpa) | 20 |
| Zkušební tlak (Mpa) | 24 |
| Max. pracovní rychlost (m/s) | 0,5 |
| Teplota pracovní kapaliny (°C) | -30 až + 100 |
| Zdvih hydromotoru | podle přání zákazníka - je zapořebí konzultace |
| Těsnící prvky | Merkel, Busak+Shamban |
| Tlumení | bez tlumení |
| Vyhotovení | tabulka NAK* |
| Využití | všeobecný průmysl, mobilní technika |
* Lze i podle přání zákazníka
