KATALOGOVÝ LIST KE STAŽENÍ

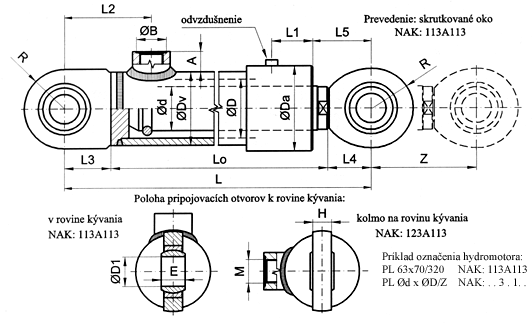

PL jednočinný bez vedení

Rozměry v mm
Ø d Ø D Ø Dv Ø Da L Lo Zmax. L1 L2min. L3 L4 L5 H E Ø D1 M Ø B A R
22 32 42 48 155+Z 95+Z 200 35 58 31 29 39 13 16 20 16x1.5 20 14 25
25 32 42 48 155+Z 95+Z 250 35 58 31 29 39 13 16 20 16x1.5 20 14 25
28 32 42 48 155+Z 95+Z 250 35 58 31 29 39 13 16 20 16x1.5 20 14 25
32 40 50 58 155+Z 95+Z 320 35 58 31 29 39 13 16 20 16x1.5 20 14 27
36 40 50 58 155+Z 95+Z 320 35 58 31 29 39 13 16 20 16x1.5 20 14 27
40 50 62 74 185+Z 112+Z 400 46 68 36 37 47 17 20 25 22x1.5 27 18 31
45 50 62 74 185+Z 112+Z 400 46 68 36 37 47 17 20 25 22x1.5 27 18 31
50 63 75 87 190+Z 112+Z 500 47 69 38 40 51 17 20 25 22x1.5 27 18 35
55 63 75 87 190+Z 112+Z 500 47 69 38 40 51 17 20 25 22x1.5 27 18 35
63 70 82 96 215+Z 128+Z 630 58 72 42 45 57 19 22 30 22x1.5 27 18 40.5
70 80 95 107 215+Z 128+Z 630 58 80 42 45 57 19 22 30 27x2 32 19 40.5
80 90 105 118 250+Z 149+Z 800 90 69 51 50 73 22 25 35 27x2 32 19 47
90 100 115 128 280+Z 163+Z 900 95 80 57 60 83 24 28 40 27x2 32 19 52

TECHNICKÉ ÚDAJE

Jmenovitý tlak (MPa) 16
Max. pracovní tlak (Mpa) 20
Zkušební tlak (Mpa) 24
Max. pracovní rychlost (m/s) 0,5
Teplota pracovní kapaliny (°C) -30 až + 100
Zdvih hydromotoru tabulka doporučených zdvihů*
Těsnící prvky Merkel, Busak+Shamban
Tlumení bez tlumení
Vyhotovení tabulka NAK*
Využití všeobecný průmysl, mobilní technika, polnohospodářství

* Lze i podle přání zákazníka
