  3. PLV jednočinný s vedením

KATALOGOVÝ LIST KE STAŽENÍ

PLV jednočinný s vedením

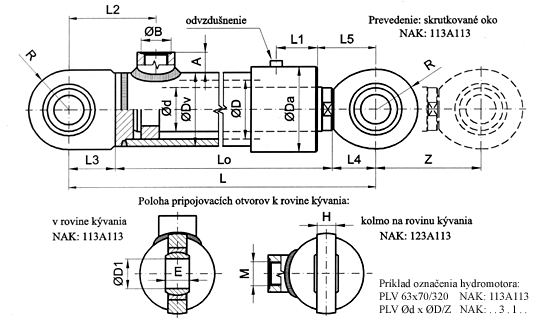

Rozměry v mm
Ø d Ø D Ø Dv Ø Da L Lo Zmax.dop L1 L2min. L3 L4 L5 H E Ø D1 M Ø B A R
22 32 42 48 155+Z 95+Z 630 35 58 31 29 39 13 16 20 16x1.5 20 14 25
25 32 42 48 155+Z 95+Z 700 35 58 31 29 39 13 16 20 16x1.5 20 14 25
28 32 42 48 155+Z 95+Z 800 35 58 31 29 39 13 16 20 16x1.5 20 14 25
32 40 50 58 155+Z 95+Z 850 35 58 31 29 39 13 16 20 16x1.5 20 14 27
36 40 50 58 155+Z 95+Z 900 35 58 31 29 39 13 16 20 16x1.5 20 14 27
40 50 62 74 185+Z 112+Z 1000 46 68 36 37 47 17 20 25 22x1.5 27 18 31
45 50 62 74 185+Z 112+Z 1200 46 68 36 37 47 17 20 25 22x1.5 27 18 31
50 63 75 87 190+Z 112+Z 1300 47 69 38 40 51 17 20 25 22x1.5 27 18 35
55 63 75 87 190+Z 112+Z 1400 47 69 38 40 51 17 20 25 22x1.5 27 18 35
63 70 82 96 215+Z 128+Z 1600 58 72 42 45 57 19 22 30 22x1.5 27 18 40.5
70 80 95 110 215+Z 128+Z 1800 58 80 42 45 57 19 22 30 27x2 32 19 40.5
80 90 105 120 250+Z 149+Z 2000 90 69 51 50 73 22 25 35 27x2 32 19 47
90 100 115 130 280+Z 163+Z 2000 95 80 57 60 83 24 28 40 27x2 32 19 52

TECHNICKÉ ÚDAJE

Jmenovitý tlak (MPa) 16
Max. pracovní tlak (Mpa) 20
Zkušební tlak (Mpa) 24
Max. pracovní rychlost (m/s) 0,5
Teplota pracovní kapaliny (°C) -30 až + 100
Zdvih hydromotoru tabulka doporučených zdvihů*
Těsnící prvky Merkel, Busak+Shamban
Tlumení bez tlumení
Vyhotovení tabulka NAK*
Využití všeobecný průmysl, mobilní technika, polnohospodářství

* Lze i podle přání zákazníka
